Hier ein Beispiel unserer Möglichkeiten der mobilen 3D-Vermessung von Bauteilen:

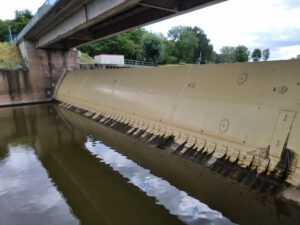

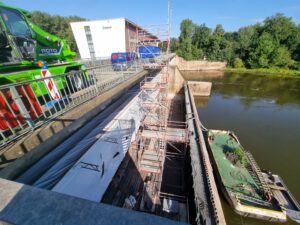

Im Zuge von Revisionsarbeiten an einer Wehranlage in Niedersachsen sollen die Scharniere der sog. Wehrkörper erneuert werden.
Der Wehrkörper mit einer Länge von 40 m verfügt über 56 Scharniere, die individuell hergestellt und bei der Montage exakt ausgerichtet werden müssen.
Unsere Aufgabe bestand darin die aktuelle Positionsausrichtung sowie die Lage der Drehachse für jedes der vorhandenen Scharniere zu vermessen und zu protokollieren.

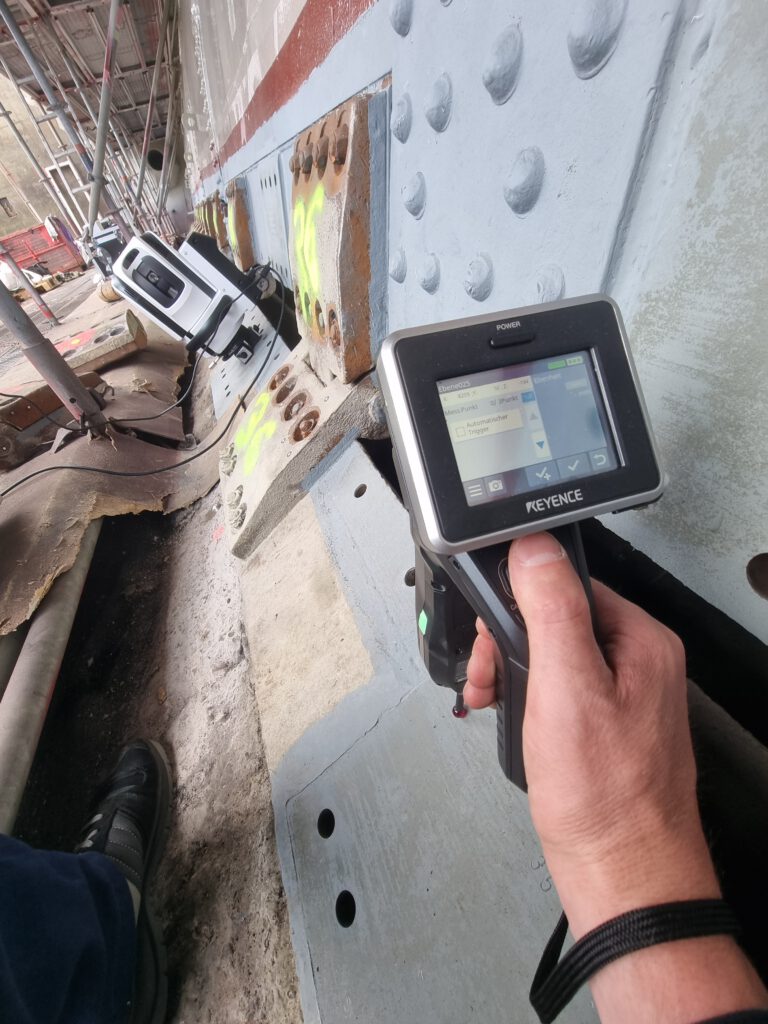

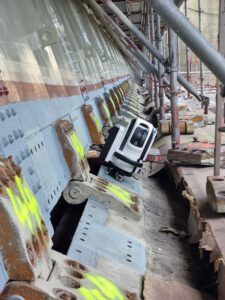

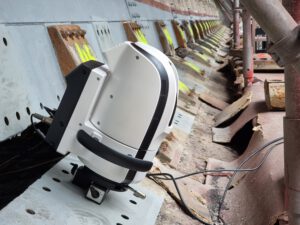

Für diese Aufgabe kam unser mobiles 3D-Koordinatenmessgerät Keyence WM-6225 mit dem zugehörigen taktilen Handgerät zum Einsatz.

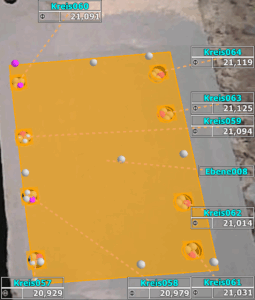

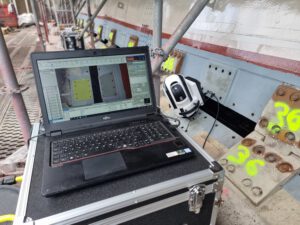

Die ermittelten Messdaten wurden im Anschluss von uns aufbereitet, so dass wir unserem Kunden exakte Maßvorgaben zur Herstellung der neuen Scharniere aufgeben konnten. Abschließend begleiteten wir die Probemontage von zwei neuen Scharnieren und kontrollierten dabei die Positionierung durch eine erneute 3D-Vermessung.
Im kommenden Jahr sind weitere Einsätze geplant, bei denen sämtliche Scharniere des Wehrkörpers abschließend ausgetauscht, durch uns vermessen und kontrolliert werden.
