Maschinenliste der Karl Wrede Stahl- und Maschinenbau GmbH

Maschinenliste

Unsere vielseitigen Leistungen können wir durch unseren modernen Maschinenpark anbieten. Dazu gehören nicht nur die Möglichkeit der Lohnfertigung in den Bereichen Schweißbaugruppen bis 25 t Stückgewicht (mit und ohne mechanische Bearbeitung), sondern viel mehr: Großteilebearbeitung, Stahlbau, Blechverarbeitung und mechanische Fertigung.

Unser großer Maschinenpark stellt in Schleswig-Holstein unser Alleinstellungsmerkmal dar. Sie haben Fragen? Dann sprechen Sie uns gerne an.

Mechanische Fertigung - Unsere Fertigungsmöglichkeiten

Kubische Fertigung

ANAYAK HVM 12000

CNC-Fahrständer-Fräsmaschine
Plattenfeld: 13.000 x 3.000 mm
Verfahrwege:
x/y/z: 11.300/2.000/2.400 mm
max. Tischbelastung: 10 t/m²
max. Bauteilgewicht: 25 t

SORALUCE FL 5000 mit Karusselldrehfunktion

SORALUCE FL 5000

CNC-Fahrständer-Fräsmaschine mit Karusselldrehfunktion
Verfahrwege:
x/y/z: 5.000/2.200/1.300 mm
0,001° frei indexierender Fräskopf
Plattenfeld 6.000 x 2.000 mm
Drehtisch:
1.750 x 1.750 mm mit 250 min
-1
max.Tischbelastung: 8.000 kg

UNION KC 130/1 - CNC-Tischbohrwerk mit Palettenwechsler

UNION KC 130/1

CNC-Tischbohrwerk mit Palettenwechsler
Verfahrwege:
x/y/z/w: 3.200/2.500/1.500/800 mm
max. Tischbelastung: 8.000 kg

DOOSAN VCF 850 LSR

5-Achs-CNC-Fahrständerbearbeitungszentrum
mit integriertem Rundtisch
Verfahrwege:
x/y/z: 3.000/850/800 mm
max. Tischbelastung: 3.500 kg

UNION TC 110 - CNC-Tischbohrwerk mit Palettenwechsler

UNION TC 110

CNC-Tischbohrwerk mit Palettenwechsler
Verfahrwege:
x/y/z/w: 1.500/2.000/1.600/550 mm
max.Tischbelastung: 4.000 kg

DMG DMU 100 duoBLOCK

5-Achs-Bearbeitungszentrum
Verfahrwege:
x/y/z: 1.000/1.000/1.000 mm
max. Tischbelastung: 2.000 kg

CME BF-700 CNC-Brettfräsmaschine

CME BF-700

CNC-Bettfräsmaschine
Verfahrwege:
x/y/z: 4.200/1.500/1.500 mm
automatischer HV-Kopf, IKZ
max. Tischbelastung: 11.500 kg

HAAS VF 8

CNC-Bearbeitungszentrum
IKZ, 4. Achse, Getriebe
Verfahrwege:
x/y/z: 1.626/1.016/762 mm
max. Tischbelastung: 1.814 kg

QUASER MV 184P - CNC-Bearbeitungszentrum

QUASER MV 184P

CNC-Bearbeitungszentrum
Verfahrwege:
x/y/z: 1.020/610/610 mm
max. Tischbelastung: 500 kg

DOOSAN DNM 5700

DOOSAN DNM 5700

CNC-Bearbeitungszentrum
Verfahrwege:
x/y/z: 1.050/570/510 mm
max. Tischbelastung: 1.000 kg

Konsolfräsmaschine Kiheung Point-U6

KIHEUNG POINT-U6

CNC-Konsolfräsmaschine
Verfahrwege:
x/y/z: 1.600/710/700 mm
max. Tischbelastung: 3.000 kg

Emco FB 3 Fräsmaschine

EMCO FB 3

Universal-Fräsmaschine
Verfahrwege:
x/y/z: 300/200/350 mm
max. Tischbelastung: 50 kg

Rotative Fertigung

Karusselldrehmaschine Schiess KZ 400-500

SCHIESS KZ 400-450

Karusselldrehmaschine
Planscheibendurchmesser:
4.000 mm
größter Umlaufdurchmesser:
4.500 mm
zul. Planscheibenbelastung: 16 t
max. Bauteilhöhe: 2.350 mm

DOOSAN PUMA 700LM CNC-Dreh- und Fräszentrum

DOOSAN PUMA 700LM

CNC-Dreh-und Fräszentrum
Drehmoment: 45 kW, 5.419 Nm
max. Dreh-Ø: 900 mm
Spitzenweite: 3.200 mm
angetriebene Werkzeuge BMT85P

KREWEMA HFDM ZS 475 x 3000/FA

Halbfrontal-Drehmaschine
max. Schwing-Ø in der Aussparung: 1.600 mm
max. Dreh-Ø über Bett: 935 mm
max. Dreh-Ø über Planschieber:
620 mm
Basis-Spitzenweite: 2.185 mm
Spitzenweite Bett ausgefahren:
3.385 mm

SPINNER TC 800-85-SMCY CNC-Drehmaschine

SPINNER TC 800-85-SMCY

CNC-Drehmaschine
Schwing-/Dreh-Ø: 800/500 mm
Spitzenweite: 900 mm
angetriebene Werkzeuge VDI 50, y-Achse, Gegenspindel

SPINNER TC 800-110-MCY CNC-Drehmaschine

SPINNER TC 800-110-MCY

CNC-Drehmaschine
Schwing-/Dreh-Ø: 800/500 mm
Spitzenweite: 900 mm
angetriebene Werkzeuge VDI 50 y-Achse

SPINNER TC 400-52-MC CNC-Drehmaschine

SPINNER TC 400-52-MC

CNC-Drehmaschine
Schwing-/Dreh-Ø: 400/280 mm
Spitzenweite: 500 mm
angetriebene Werkzeuge VDI 30

RAVENSBURG P28

Schwerdrehmaschine
Umlauf-Ø: über Support 2.800 mm / in Grube 5.500 mm
Spitzenweite: 7.000 mm

Allgemein

EZ Set Typ PK6C2

EZ Set Typ PK6C2

zwei Werkzeugvoreinstellgeräte

InventorCAM

integriertes ‘best-in-class’
CAM-System für die effiziente und profitable CNC-Programmierung in Autodesk Inventor

Weitere Werkzeugmaschinen

  • Leit- und Zugspindeldrehmaschine VDF Wohlenberg V1000     –     Umlauf-Ø über Bett: 1.000 mm, Spitzenweite: 5.000 mm
  • Leit- und Zugspindeldrehmaschine VDF Boehringer V800 II     –     Umlauf-Ø über Bett: 1.000 mm, Spitzenweite: 2.000 mm
  • Leit- und Zugspindeldrehmaschine VDF Boehringer V800     –     Umlauf-Ø über Bett: 800 mm, Spitzenweite: 3.000 mm
  • Leit- und Zugspindeldrehmaschine VDF Boehringer E560     –     Umlauf-Ø über Bett: 560 mm, Spitzenweite: 1.500 mm
  • Leit- und Zugspindeldrehmaschine VDF Boehringer D530     –     Umlauf-Ø über Bett: 530 mm, Spitzenweite: 2.500 mm
  • Leit- und Zugspindeldrehmaschine VDF Boehringer D420     –     Umlauf-Ø über Bett: 420 mm, Spitzenweite: 1.100 mm
  • Konsolfräsmaschine Stankoimport PL 73005     –      Tischgröße: 1.320 x 320 mm, Verfahrwege: x/y/z: 750/250/320 mm
  • Radialbohrmaschine RABOMA 12 UH 2000
  • Nutenziehmaschine Stuhlmann POLYMAT 50 und POLYMAT 100     –     Nutbreite: 3-100 mm, Ziehlänge: 600 mm, ± 8°
  • CNC-2-Säulen-Bandsägeautomat Kaltenbach KB 700NA     –     Schnittbereich: bis Ø 700 mm
  • CNC-2-Säulen-Bandsägeautomat Kaltenbach KBR 350     –     Schnittbereich: bis Ø 350 mm
  • CNC-2-Säulen-Bandsägeautomat SABI PBS 250A     –     Tischgröße: 1.320 x 320 mm, Verfahrwege: x/y/z: 750/250/320 mm

Blechverarbeitung und Stahlbau - Unsere Fertigungsmöglichkeiten

Abkantpresse TRUMPF TruBend 5230

TRUMPF TruBend 5230

CNC-Abkantpresse
230 t x 3.100 mm
mit Laser-Winkelmessung, Biegehilfe
TecZone Bend-
Offline-Programmierung

PRIMA POWER Zaphiro

Laserschneidanlage
Arbeitsbereich:
x/y/z: 3.048/1.524/150 mm
CO²-Laser mit 4 kW Blechstärken von 0,5 bis 25 mm

DURMA CNC Synchro AD-S 60.600

CNC-Abkantpresse
600 t x 6.000 mm

ERMAK SPEED-BEND 3.400

CNC-Abkantpresse
400 t x 3.000 mm

g.a.d.e. PAECISA PS-C3200 CNC-Abkantpresse

g.a.d.e. PRAECISA PS-C3200

CNC-Abkantpresse
200 t x 3.000 mm

DURMA CNC VS 6013

CNC-Tafelschere
13 mm Blechstärke x 6.000 mm

MEBAeco410 DGA-2300 CNC-Bandsägeautomat

MEBAeco410 DGA-2300

CNC-Bandsägeautomat
Schnittbereich: 410 x 700 mm
Schnittwinkel: 30°-135°

FACCIN HAV 3145

3-Walzen-Rundbiegemaschine
Rundbiegeleistung:
3.050 mm x 45/35 mm (4xD/1,5xD)
Anbiegeleistung: 30 mm

IMCAR-CNC-Walzen-Rundbiegemaschine

IMCAR 4RH 8/5

CNC-4-Walzen-Rundbiegemaschine
Rundbiegeleistung: 3.050 mm x 7
Anbiegeleistung: 5 mm

AK-bend-AHS-Walzen Rundbiegemaschine

AK-BEND AHS 2010

4-Walzen-Rundbiegemaschine Rundbiegeleistung: 2.100 mm x 13
Anbiegeleistung: 10 mm

KASTO UNITOWER C 1.2 Blechlagersystem

KASTO UNITOWER C 1.2

Automatisches Blechlagersystem
mit 40 Lagerplätzen

AK-BEND APK 40 Profilbiegemaschine

AK-BEND APK 40

Profilbiegemaschine

AK-Bend APK 81 Profilbiegemaschine

AK-BEND APK 81

Profilbiegemaschine

KISTLER BR 10000

Behälterdrehvorrichtung

BOSCHERT K30-120 Winkelverstellbare Auslinkmaschine

BOSCHERT K30-120

Winkelverstellbare Ausklinkmaschine

MIG/MAG-Puls-Schweißstromquellen

MIG/MAG-Puls-Schweißstromquellen

18 Stück MIG/MAG-Multiprozess-Impulsschweißgeräte

EWM Tetrix 300 AC/DC

Inverter-WIG Schweißstromquellen

11 Stück Inverter-WIG Schweißstromquellen

Siegmund Schweißtische

18 Stück Siegmund Schweiß- und Spanntische System 28

Cowelder Schweißroboter

Schweißroboter

MIGATRONIC CoWelder UR10
mit MIG/MAG-Puls-Schweißgerät Sigma SELECT 400 C-V Pulse

Weitere Werkzeugmaschinen

  • 3-Walzenrundbiegemaschine AK-BEND AS 90-10/8.0
  • Schwenkbiegemaschine GÖTENEDS 2.500 mm
  • Tafelschere WILA HS 255-4
  • Stanz- und Nibbelmaschine TRUMPF TAS 64

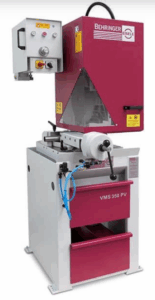

  • Kreissäge EISELE VMS-I-S-PV
  • Kreissäge EISELE VMS-II-S-PV
  • 2 Stück kombinierte Profilstahlschere PEDDINGHAUS 210 Super 13, 60 t
  • Hydraulische Lochstanze PEDDINGHAUS Hydraulic 500, 50 t
  • Rohrsäge GF Orbitalum RA 41 Plus
  • div. GRIT-Bandschleifer, GRIT-Poliermaschine, Rohrausklinker
  • Elektrodenköcher und Elektrodenvorwärmofen
  • Injektorstrahlkabine NORMFINISH
  • Glasperlstrahlkabine NORMFINISH

Qualitätssicherung

MITUTOYO Euro-C A9166

Koordinatenmessmaschine
Messbereich:
x/y/z: 1.600/900/600 mm

FARO-Messarm FARO Edge

FARO-Messarm FARO® Edge

Mobiler 7-achsiger Messarm
Messvolumen: 3,7 m
Einzelpunktgenauigkeit: 0,064 mm

Garant HC1

Digitales 2D-Höhenmessgerät
