Ein aktuelles Beispiel im Bereich der Windenergie.
Zum Austausch des Hauptlagers an Generatoren von Windenergieanlagen benötigte unsere Kunde ein spezielles Wartungsgestell.

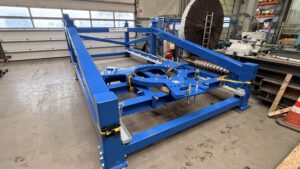

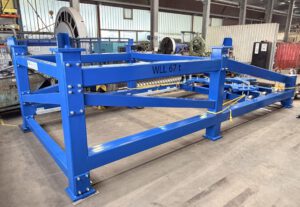

Das Grundgestell mit einer Länge von 7.050 mm, einer Breite von 3.260 mm und einer Höhe von 2.012 mm hat ein Eigengewicht von rund 3,8 t und eine Tragfähigkeit von 67 t.

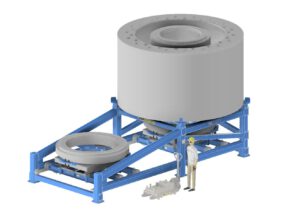

Auf dem Grundgestell wird der instand zusetzende Generator abgelegt.

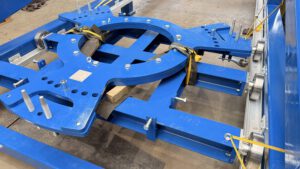

In dem Grundgestell befindet sich ein Rollwagen und ein spezieller Aufnahmeflansch. Beide Komponenten wiegen zusammen über 1 t und verfügen über eine Tragfähigkeit von 7,1 t. Der Rollwagen dient der Aufnahme des Hauptlagers. Das defekte Lager wird aufgenommen und in dem Gestell nach außen gefahren, sodass eine Zugänglichkeit von oben gewährleistet ist.
Abschließend wird ein neues Lager auf dem Rollwagen positioniert und am Generator verbaut.
Die Entwicklung dieses Wartungsgestelles erfolgte dabei in enger Zusammenarbeit mit unserem Kunden und so konnten wir bereits zu Projektstart auf ein vorhandenes Konzept aufbauen.

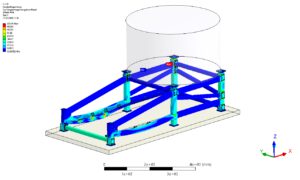

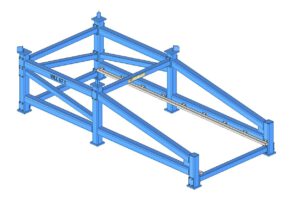

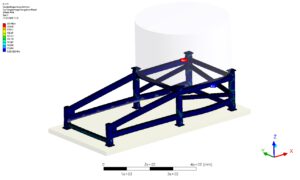

Unsere Aufgabe bestand darin die Detailkonstruktion und die statischen Berechnungen durchzuführen.

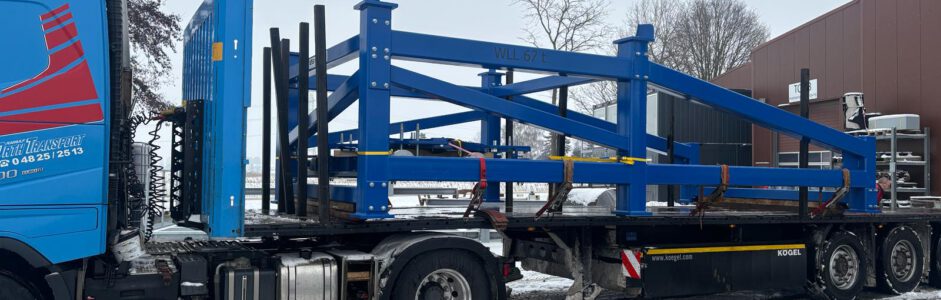

Nach Fertigstellung der Fertigungszeichnungen stellten wir das Gestell her und lieferten es termingerecht aus.
